5G 通信技术赋能无人机远程高清图传系统设计
1. 绪论
无人机（无人驾驶航空器, UAV）技术作为当代航空领域的重要革新，在近年得到了迅猛发展。从最初的军事用途，无人机已广泛应用于商业、政府和消费等多个领域，涵盖农业植保、地理测绘、影视拍摄、交通巡检、电力巡检以及物流配送等[7,13,17]。无人机产业已成为国际航空航天最具活力的新兴市场，并正朝着军民融合的方向高速发展[13]。与此同时，无线通信技术也经历了从2G到4G，再到5G的迭代演进[12,13]。
5G作为第五代移动通信技术，以其全新的网络架构，提供了超10Gbps的带宽、毫秒级时延以及超高密度连接能力，实现了网络性能的显著跃升，其三大典型场景包括增强移动宽带（eMBB）、超可靠低时延通信（uRLLC）和海量机器类通信（mMTC）[13]。
传统无人机图传系统作为无人机的“眼睛”，负责将相机取景画面和飞行数据等信息实时传输至地面操作者屏幕，并与遥控系统共同实现超越操作者视距的操作[27]。然而，传统无人机通信技术普遍采用Wi-Fi、蓝牙或私有自建通信链路进行点对点传输[18,24]。这导致了多方面的局限性，例如通信距离受限、易受环境干扰导致通信中断甚至坠毁，以及在复杂环境下稳定性、任务执行效率和应用场景拓展方面的瓶颈[17,18]。具体而言，传统图传系统在实时性、清晰度、传输距离、带宽、时延和数据处理能力等方面存在明显不足[16,17]。
鉴于传统通信模式的上述制约，无人机行业高速发展的同时，也对通信链路提出了更高需求，催生了与蜂窝移动通信技术紧密结合的“网联无人机”趋势[13,18]。5G技术凭借其大带宽、高可靠性、低延迟的无线通信能力，为克服传统无人机图传系统的瓶颈带来了革命性的解决方案[17,32]。它能够打破信号传输壁垒，实现更清晰的视频传输和高精度定位，支持无人机超视距远程控制和实时海量信息传输，从而显著扩大无人机在物流、巡检、安全、救援等领域的应用范围[24,32,36]。
无人机与5G技术的深度融合，正值“低空经济”蓬勃兴起的大背景下。低空经济依托低空空域，以有人和无人驾驶航空器为牵引，融合发展交通、物流、文旅等多元产业，是推动产业升级和形成新应用场景的重要引擎[2,8]。5G赋能下的无人机，将成为低空经济中不可或缺的关键要素，未来将实现超视线范围的远程和自主操作，为低空智联网的构建提供有力支撑[2,8]。例如，中兴通讯已利用5G-A通感一体化技术打造低空智联网，助力低空经济发展[8]，中国移动也已推出5G网联无人机系统，并在多个应用场景中成功实践[24]。
本综述旨在深入探讨5G通信技术如何赋能无人机远程高清图传系统，克服传统图传系统在带宽、时延、覆盖等方面的局限性，并扩展无人机的应用边界。我们将系统梳理5G在无人机领域已落地的典型应用场景，分析其在提升无人机性能与扩展应用场景方面的关键作用，并展望未来发展趋势。本综述旨在为无人机技术升级和产业发展提供有益参考，并对无人机通信在人工智能应用、多无人机协同通信、空天地一体化通信、通感算融合等方面的技术发展进行展望[2,17,22].
2. 无人机远程高清图传技术概述
无人机（Unmanned Aerial Vehicle, UAV）作为一种无人驾驶飞行器，其核心特点在于不搭载人员，并通过无线遥控或预设程序执行特定的航空任务 [18]。无人机凭借操作便捷、高度灵活、成本效益优良及强大的环境适应能力，近年来实现了跨越式发展，并在诸多垂直产业中得到广泛应用 [32]。依据其气动布局和飞行原理，无人机可细分为固定翼、旋翼、扑翼、伞翼以及无人飞艇等多种类型 [18]。其中，旋翼无人机因具备垂直起降及悬停能力，成为当前民用领域中最为普及的类型，广泛应用于农业植保、物流运输、影视拍摄及创意灯光秀等多元化场景 [18]。无人机实现高效远程操控的关键在于能够实时将采集到的视频、图像及各类传感器数据精确传输至地面站或控制中心 [12]，这一视频回传功能不仅为指挥中心的决策和调度系统提供实时画面支持，也为后续AI分析等智能化应用奠定了基础 [19]。
无人机远程高清图传是实现其广泛应用的基础技术之一。无线图传技术即通过无线电波、微波、红外线等非物理连接方式，将图像或视频信号实时、稳定地传输至接收端，具有部署灵活、搭建迅速、移动性强等显著优势，使其在影视制作、无人机航拍、安防监控及应急救援等领域发挥重要作用 [38]。图传系统按设备类型可分为模拟图传和数字图传两大类 [27]。早期或在对成本和时延要求极致、且对画质要求不高的场景中可能采用模拟图传，其特点是几乎无延迟，且在信号边缘不会出现画面完全丢失，但易受干扰产生“雪花屏”现象 [27]。而在工业级应用中，数字图传因其卓越的视频质量和系统稳定性而成为主流，它通过将视频信号数字化、压缩并加密传输，显著提升了图像清晰度、传输安全性和抗干扰能力 [27]。
随着技术的发展，无人机图传方案经历了多次迭代。早期民用无人机通常采用低功耗蓝牙或Wi-Fi进行数据传输，但因发射功率受限，其传输距离和图像分辨率受到显著制约，通常最高分辨率难以突破1080p，这极大限制了无人机在对影像精度要求较高的工业领域的应用潜力 [32,35]。为了满足更远距离和更高质量的数据传输需求，基于4G网络的图传方案因传输距离较远、速度快、稳定性高以及可利用现有网络基础设施的优势而被广泛采纳 [12]。同时，RTMP推流等技术也开始应用于无人机直播，旨在将航拍视频实时回传至指挥大厅和业务平台，以实现远程观看和分析，进一步拓宽了应用场景 [26]。
然而，尽管传统无人机图传技术在一定程度上支撑了无人机的发展，但在满足当前及未来远程高清、低时延传输和复杂环境稳定通信的严苛需求方面，仍暴露出诸多不足。例如，Wi-Fi技术在传输距离和抗干扰能力方面存在固有局限，而4G网络在带宽和时延方面与新兴的5G技术相比存在显著差距，且在特定场景下仍面临信号覆盖不足的挑战。这些瓶颈共同构成了制约无人机远程高清图传系统性能的关键障碍，同时也为5G通信技术在无人机领域的创新应用奠定了坚实的理论基础和实践需求。
2.1 传统无人机图传技术瓶颈
传统无人机图传技术瓶颈分析
| 瓶颈类别 | 具体表现 | 影响 |
|---|---|---|
| 带宽限制 | 4G推送高清视频耗时长，影响效率和清晰度；Wi-Fi/蓝牙<1080p | 难以满足工业领域高精度影像需求，细节缺失，限制高端应用 |
| 传输距离受限 | Wi-Fi/蓝牙<500m，传统图传<10km；4G/5G信号不足区域影响稳定性；4G空域覆盖<120m | 难以实现超视距(BVLOS)远程控制，复杂地形易中断，增加失控风险，空域定位精度不足 |
| 高时延问题 | Wi-Fi时延可达秒级，技术固化，反应慢 | 影响实时控制和反馈，降低操作精准性，障碍高精度任务执行 |
| 抗干扰能力不足 | Wi-Fi易受干扰，数据包丢失；私有自建链路感知精度低，易受干扰中断 | 复杂电磁环境下通信中断，失控风险，连续组网能力差 |
传统无人机图传技术在支持高清视频传输和远程操控方面面临诸多瓶颈，这些限制严重制约了无人机在远距离、高要求应用场景下的发展。目前，主流无人机图传系统主要依赖 Wi‑Fi、低功耗蓝牙或 4G 网络进行数据传输，但这些技术在带宽、传输距离、时延以及抗干扰能力等方面均存在明显不足。
首先，带宽限制成为传统图传技术在高清视频传输中的主要挑战。4G 网络在推送高清视频时往往因为带宽不足而导致视频上传耗时过长，严重影响工作效率和图像清晰度 [26,36]。例如，在图片数据传输过程中，4G 网络的最大带宽仅约 1K，这对于细节要求极高的场景（如变电站巡检）来说，会导致图像清晰度不足，从而极大地制约高端应用 [7]。同时，传统 Wi‑Fi 和低功耗蓝牙技术由于受发射功率限制，其最大图像分辨率通常不超过 1080p，难以满足工业领域对高精度影像的需求 [3,32]。
其次，传输距离受限也是传统无人机图传技术的一大瓶颈。Wi‑Fi 和低功耗蓝牙等点对点通信技术通常只能在不超过 500 米的视距范围内传输数据 [3,18,32]。这种短距离传输使得无人机在实现大范围超视距远程控制（BVLOS）时捉襟见肘，例如传统图传距离通常仅为 10 公里，无法满足日益增长的远程实时监控及跨区域长距离指挥调度需求 [21,24,31]。在复杂地形或信号遮挡区域中，传统通信容易中断，增加了失控风险 [17,18,35]。此外，虽然部分系统利用遥控器的 4G/5G 上网功能回传数据，从理论上讲可以覆盖较广区域，但在某些地区可能因 4G/5G 信号不足或信号质量欠佳，进一步影响传输的稳定性和可靠性 [8,19,29]。现有 4G 网络在空域定位精度不足且覆盖范围有限（通常只能覆盖 120 米以下空域），这也容易导致无人机失联 [18]。
其次，高时延问题对无人机精准操作产生了不利影响。 Wi‑Fi 图传作为一种性价比较高的技术虽然被广泛应用，但其芯片设计固定、技术较为固化、干扰管理实时性不足以及信道利用率低等缺陷，导致其反应速度慢、传输时延较大，最高时延可达秒级 [27]。如此高的时延不仅直接影响无人机实时控制和反馈，还严重降低了操作精准性，对需要高精度任务（如精密巡检或即时干预）的场景构成明显障碍 [16,17]。
最后，传统图传系统在复杂电磁环境下的抗干扰能力不足。Wi‑Fi 由于信道利用率和干扰管理策略的局限，加之每个数据包传输要求必须完整无误，一旦受到干扰，很容易导致整个数据包丢失 [3,27]。另外，传统无人机普遍采用私有自建通信线路（如微波或 Wi‑Fi），使其感知精度较低、连续组网能力不足，在复杂电磁环境中容易受到干扰，从而进一步加剧通信中断和失控风险 [8,24]。
综上所述，传统无人机图传技术在实时性、清晰度、传输距离及抗干扰能力方面的不足，严重制约了无人机在远距离、高要求应用场景中的发展，例如远程高清图传、超视距控制以及在复杂环境下的稳定运行。这些瓶颈凸显了现有技术难以满足日益增长的无人机应用需求，同时也突出了 5G 技术在解决上述问题方面的巨大潜力。凭借其高带宽、低时延、广连接和高可靠性等优势，5G 有望为无人机远程高清图传系统带来革命性的提升 [21,26]。
3. 5G通信技术赋能无人机远程高清图传的关键特性与技术

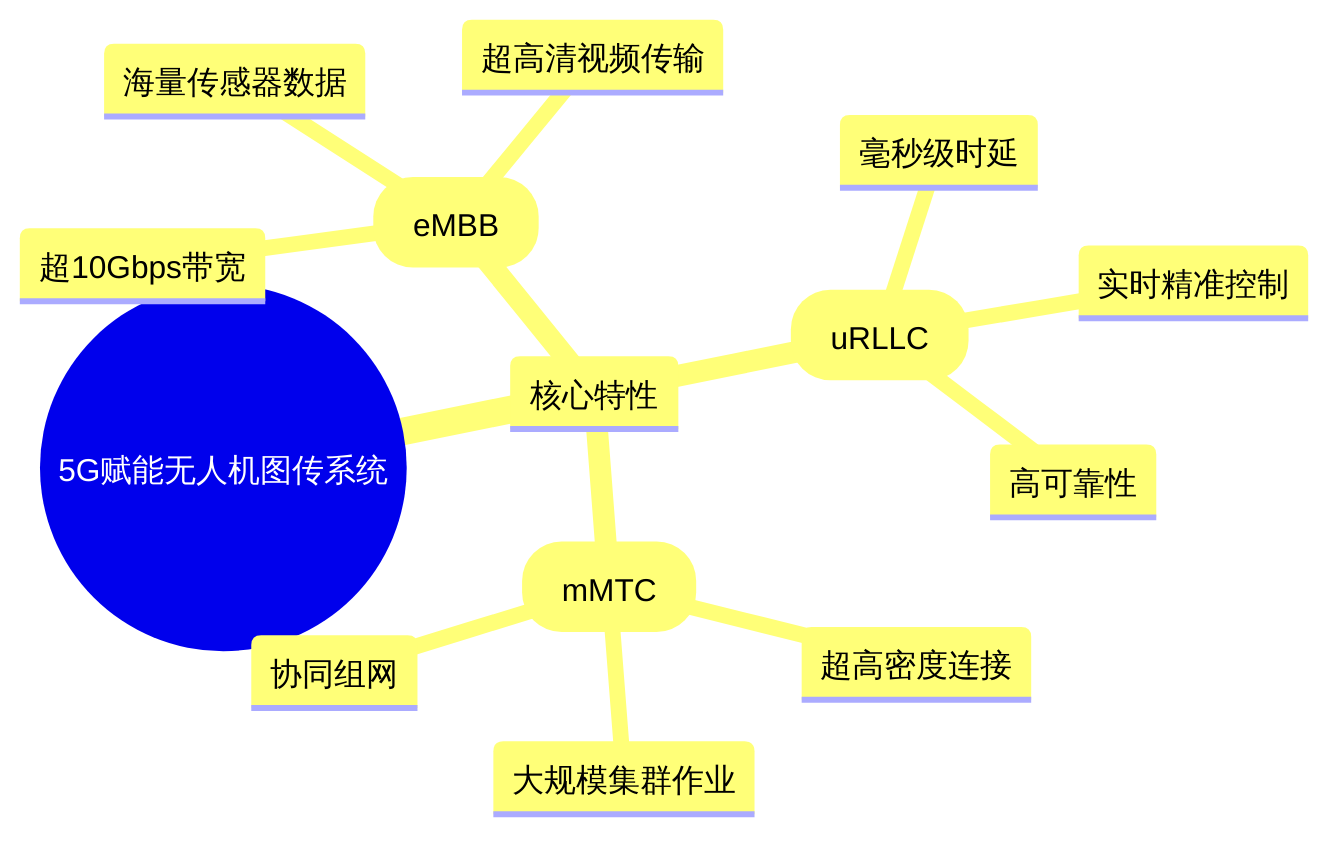

5G通信技术凭借其独特的三大核心特性——增强型移动宽带（eMBB）、超高可靠低时延通信（uRLLC）和海量机器类通信（mMTC）——为无人机远程高清图传系统带来了革命性的变革。这些特性精准契合了无人机在数据传输、控制响应和规模化应用方面的严苛需求，是构建下一代无人机通信基础设施的基石[13,22,32]。
具体而言，eMBB赋予无人机系统超高带宽能力，使其能够实时回传4K/8K超高清视频流以及大量传感器数据，极大地提升了态势感知和数据分析的精度与效率，突破了传统无线通信在数据传输速率上的瓶颈[5,10,11,14]。uRLLC则保障了毫秒级的超低时延通信，这对于无人机的远程精准控制至关重要，确保了飞行指令的实时响应和操作的安全性，尤其在复杂或危险环境下具有不可替代的价值[6,7,24,25]。而mMTC的海量连接能力则为大规模无人机集群作业提供了基础支撑，使得多架无人机、地面传感器及其他物联网设备能够协同组网，共同执行复杂任务，拓展了无人机应用场景的广度和深度，实现了从单机作业向集群智能的跃升[5,6,18,25]。
除上述三大特性外，5G生态系统中的一系列关键技术也发挥着不可或缺的作用。网络切片技术能够根据不同应用场景（如高清图传、精准控制、集群协同等）对带宽、时延和可靠性的差异化需求，提供定制化的服务质量（QoS）保障，确保核心业务的优先级和资源独享，有效避免网络拥塞和资源争抢[6,13,14,20]。边缘计算（MEC）将计算和存储能力下沉至网络边缘，使无人机采集的数据能够就近处理和分析，显著降低数据回传时延，加速响应速度，并赋能无人机更高层次的智能化和自主性，实现数据的高效处理与快速响应[5,6,8,18,32]。此外，大规模MIMO和波束赋形技术通过多天线阵列和智能波束控制，能够大幅增强信号覆盖范围、提升数据吞吐量并有效抑制干扰，确保无人机在复杂电磁环境下的通信稳定性与可靠性[5,8,9,13,18,31,32]。其他关键赋能技术，如高精度定位、设备到设备（D2D）通信以及通感一体化，则进一步提升了无人机的导航精度、协同效率及环境感知能力，共同构筑起无人机远程高清图传系统的技术底座[5,8,9,17,18,21,31]。
本章将深入剖析5G通信技术如何通过上述核心特性和一系列前沿技术，协同作用以构建高效、可靠、智能的无人机远程高清图传系统，并探讨其在不同应用场景下的性能表现与未来发展潜力。
3.1 超高带宽与超高清视频传输
5G通信技术凭借其显著提升的网络带宽，为无人机远程高清视频传输带来了革命性变革。与4G LTE网络相比，5G的理论峰值带宽可达20Gbps以上，即使在现有的实验网络中，其平均速率也普遍达到1Gbps，达到4G速度的十倍以上[1,11,17,18]。具体而言，5G-NR技术能够提供高达100MHz（在6GHz频段内）或400MHz（在高于6GHz频段内）的带宽，远超传统无线通信方案，从而保证了如4K/8K视频流等高数据速率应用的流畅传输[14,20]。这种超高带宽特性使无人机可以实时传输高质量数据，包括高清视频和传感器信息，以满足对图像实时性与清晰度日益增长的需求[10,36]。
在超高带宽的支持下，无人机远程高清图传系统能够实现多种高清晰度视频格式的传输。目前系统已支持从D1、720P、1080I到1080P，甚至4K和8K等视频画质选择[5,15,18,31]。例如，新田科技的NX2图传控制盒在理想环境下支持1080P 60fps和4K 30fps的视频传输，其图像传输码流范围为3~25Mbps，并具备强大的QoS（服务质量）功能和网络自适应能力，确保在网络状况欠佳时视频仍能流畅传输[4]。此外，先进的视频编码技术如H.265（HEVC）兼容H.264，结合FEC（前向纠错）和UDP快速冗余容错等技术，能够以极低码率（如1Mbps）高效传输1080P视频，同时具备PID控制的自适应带宽编码与传输能力，进一步提升传输效率和稳定性[21,30,34]。在实际测试中，部分系统即使在30公里范围内仍能保持1080P高清图传，并将误码率控制在0.01%以下，展现出卓越的远程传输性能[35]。
高分辨率视频传输在多个行业场景中展现了巨大的应用价值。在电力巡检领域，搭载5G通信模组的无人机能够通过5G网络实时回传2000万像素图像，延迟低于50ms，从而大幅提升设备缺陷识别的能力与效率，满足实时分析需求[6]。在应急指挥方面，结合5G-A网络超大带宽优势，全国首套“5G-A+8K-VR低空直播系统”的亮相，使应急指挥中心能够通过无人机获取超高清8K视频与沉浸式VR体验，极大增强现场态势感知的精度和决策支持能力[21,37]。此外，高分辨率图传技术还在医疗物资和血液样本运输中得到广泛应用，通过实时高清视频回传确保运输过程的安全性与可追溯性[9,33]。无人机结合5G所提供的“上帝视角”能力，实现了动态、高纬度的超高清广角俯视效果，再辅以可吊装的360°全景相机进行多维度拍摄，并通过VR眼镜观看，为城市管理、旅游观光和远程协作等领域带来了前所未有的沉浸式体验和应用可能[5,18,22]。
尽管5G技术已经为无人机高清图传带来了显著进步，但随着应用场景日益复杂和数据量不断增加，对于更极致的实时性、传输距离以及复杂环境下的稳定性仍存在进一步优化的空间。未来的研究可聚焦于提升边缘计算与5G网络的协同效率、开发更智能的自适应编码算法以应对动态带宽变化，并探索多无人机协同传输场景下的带宽优化策略，从而在更多高要求任务中充分发挥5G无人机远程高清图传的潜力。
3.2 超低时延与实时控制
5G通信技术凭借其超低时延特性，显著提升了无人机远程操控的实时性与精准性，为无人机在各类复杂应用场景中的高效运行奠定了基础。
5G网络端到端时延量化与对比
5G网络在理论上能够提供极低的端到端时延，普遍可达毫秒级。例如，多项研究指出5G的端到端时延可低至1ms [6,17,25]，甚至低于20ms，而传统4G LTE网络的时延则通常在50ms以上 [18]。这种显著的时延降低是5G相较于传统网络的关键优势。具体产品实践中，如NX2 5G图传控制盒，在理想环境下可实现高清图传延时低于100ms，飞行控制指令时延低于30ms [4]。此外，也有研究提到5G技术时延可达10ms [7]，或者某些系统经过TCP/IP协议栈优化后可实现50ms到500ms级的端到端传输延迟 [35]，这表明实际部署中可能存在不同的时延表现，但普遍远低于4G网络。值得注意的是，对于某些特定服务如RTMP推流直播，其综合延迟可能在3秒以下 [26]，这表明不同应用对时延的要求和实现水平有所差异。
超低时延对无人机远程操控实时性与精准性的提升
超低时延对于无人机的实时控制至关重要，它能够有效避免因时延导致的操作滞后，从而大幅提升无人机在动态环境下的响应速度和操控精度 [17]。5G网络的高效资源调度和新空口技术显著降低了控制指令的延迟，使得无人机能够快速响应地面传来的控制指令，如飞行方向和速度调整等，进而提高了飞行的实时性和操控精准度，同时增强了飞行安全性 [1,11,25]。这使得地面飞手能够对无人机进行更精确的操控 [5,18]，确保飞行路线的精准性 [22]。
低时延在精确控制无人机应用中的重要性
在需要精确控制的无人机应用中，低时延的重要性尤为突出。例如，在应急救援任务中，超低时延的5G网络能够确保无人机远程操控的精准性，使操作员能够实时控制无人机穿越复杂环境，实现厘米级的误差控制 [6]。结合无线网络附近的边缘计算能力，5G-NR技术的低延迟特性使得无人机远程C2（指挥与控制）应用成为可能 [14]。此外，5G-A（5G Advanced）网络技术提供的低时延传输，能够保证无人机航拍画面实时传输至XR（扩展现实）空间，实现应急现场全景图像的实时复现，从而辅助指挥决策 [37]。这些应用场景都离不开低延迟特性，它使得无人机能够远程接受精确控制指令，从而高效执行复杂任务 [10]，极大提升了任务执行效率。
研究空白与未来方向
尽管5G网络为无人机远程高清图传与实时控制带来了革命性的进步，但从现有摘要来看，对于在极端环境（如信号遮挡严重区域）下如何维持稳定超低时延通信的挑战，以及在多种数据流（如高清视频、控制指令、传感器数据）并发传输时如何优化资源分配以确保关键指令的超低时延，仍需进一步深入研究。未来研究可聚焦于端到端通信链路上各个环节的优化，包括空口传输效率、核心网处理能力以及地面控制站与无人机间协议栈的协同，以期在更广阔的应用场景中实现更稳定、更极致的超低时延性能。
3.3 海量连接与多无人机协同
5G通信技术以其海量连接特性，为无人机集群作业与协同控制奠定了坚实基础。5G网络的海量机器类通信（mMTC）特性支持每平方公里百万级设备的连接密度，使接入网络的无人机数量几乎无限，从而满足多架无人机同时在线工作的需求[5,17,18,25]。这种高密度连接能力不仅支持大量无人机的高效协同，还满足多架无人机、地面传感器和监控摄像头等多种设备协同组网的需求，极大拓展了无人机应用的规模和场景[6,17]。
在5G网络的赋能下，大量无人机可同时接入网络，实现集群内部的信息共享与高效协同任务执行。5G为无人机集群作战提供了创新的组网模式，并结合边缘计算与人工智能技术，有效承载无人机在执行图像识别、自主避障等复杂任务时产生的巨大计算需求[22]。此外，自组网（Ad-hoc）技术在无人机协同中同样发挥着关键作用，数台设备开机后便可自动构建宽带网络，共享信号资源，从而提升复杂环境下的通信可靠性，同时为各类网络设备提供稳定服务，支持多台无人机协同作业[20,29]。
多无人机协同在多个特定领域展现出显著优势。在情报、监视和侦察（ISR）方面，洛克希德·马丁公司与美国电信运营商Verizon联手展示了一个在5G网络支持下的ISR应用场景，其中4架旋翼无人机通过接入5G专用网络节点，实现了低功率射频信号数据的实时回传[22]。在应急救援和物流运输领域，5G无人机系统已被广泛应用于医疗物资运输。例如，中国电信在深圳助力启用的无人机血液运输智能空港平台，实现了对多机型、多航路、多起降点及多种血液制品的全流程标准化管理，有效降低了全市各医院低空血液运输入驻的门槛，并显著提升了血液运输效率[9]。类似地，江苏省也启动了5G无人机医疗物资运输项目，通过多架次无人机交替运输，并利用天翼星云远程管理平台加速医疗样本转运[33]。这些案例充分体现了5G技术如何支持多无人机系统完成高效率、高复杂度的任务，从而拓展无人机在各行业的应用边界。构建无人机集群化作战体系已成为全球关注的焦点，例如军用无人机集群通过自组网技术实现协同作战，展现出在复杂任务环境下的巨大潜力[20,22].
3.4 网络切片技术
5G网络切片（网络切片，NS）技术是赋能无人机远程高清图传系统的关键创新，它通过提供定制化的虚拟网络资源，以满足无人机通信对带宽、时延和可靠性等差异化需求。该技术允许将通用的移动网络划分为多个独立的虚拟网络场景，每个场景均可根据特定服务的需求进行灵活配置和优化 [14]。
在无人机远程高清图传应用中，网络切片的核心作用体现在其能够根据数据传输的性质和重要性，提供精确的网络资源保障。例如，对于高清视频回传，5G网络切片技术能够为无人机分配专用带宽，从而有效支持多路高清视频的稳定传输，确保图像质量和流畅性 [20]。同时，针对控制指令等对时延和可靠性要求极高的关键任务数据，网络切片可以创建具备高优先级和低时延特性的专用切片，以保障指令的实时送达和无人机的精准操控，进而提升飞行的安全性与任务执行效率 [14]。
网络切片在避免网络拥塞和资源争抢方面发挥着重要作用。通过为无人机巡检等特定应用创建专用网络切片，可以确保关键任务（如应急通信、灾害监测）所需的带宽与优先级，使其免受公共网络流量波动的影响 [6]。例如，在大型活动安保场景中，5G切片能够有效隔离无人机视频流与公众网络流量，从而防止因网络拥堵导致的关键数据传输中断或质量下降 [6]。此外，该技术还支持根据具体的巡检场景（如电力、交通、农业）动态调整网络参数，从而优化网络资源的利用率，并进一步提升无人机任务的适应性和效率 [6]。
综上所述，网络切片技术通过提供定制化的虚拟网络资源、保障关键任务数据传输的优先级与质量，并有效避免网络拥塞和资源争抢，为5G赋能无人机远程高清图传系统提供了坚实的基础，是实现无人机在复杂应用场景下高性能通信的关键技术支撑。
3.5 边缘计算 (MEC)
边缘计算（MEC）作为5G通信技术的重要组成部分，通过将计算、存储和处理能力下沉至网络边缘，极大地赋能了无人机远程高清图传系统，有效提升了其性能和智能化水平。MEC允许运营商和第三方服务在用户接入点附近部署，构建边缘云，从而有效整合无线网络和互联网，为应用服务和内容提供本地化的信息技术服务环境和云计算能力[32]。
MEC的核心优势在于能够加速无人机采集数据的本地处理和分析，显著降低数据回传时延。传统模式下，无人机收集的数据需回传至远端云计算中心进行处理，这在对实时性有极高要求的应用场景中容易产生不可接受的延迟。通过在5G基站附近部署边缘计算中心，无人机相关数据可以在本地完成处理，无需传送至更远的云计算中心，从而确保低时延，为无人机自动驾驶等实时应用提供坚实保障[5,18]。例如，中兴通讯通过在基站侧部署智算单元，并结合通信基站边缘算力架构，实现了在本地完成轨迹感知、图像渲染以及轨迹计算等功能，极大地提升了5G-A通感方案的反应速度和计算能力[8]。
MEC对提升系统响应速度和智能化水平具有关键作用。在无人机巡检场景中，可在基站侧部署边缘计算节点，对无人机采集的图像和传感器数据进行预处理[6]。例如，在交通巡检中，边缘AI技术能够实时识别车牌和交通违规行为，不仅实现了快速响应，还显著减少了数据回传带宽的压力[6]。此外，MEC还可依据实时路况、天气和设备状态等信息，动态调整无人机航线与任务优先级，进一步提升系统智能化和自适应能力[6]。在灾害监测等紧急任务中，5G网络结合MEC能够高效调度多架无人机协同搜索幸存者，优化资源分配，实现快速响应与精准定位[6]。
除网络边缘的MEC部署外，无人机自身搭载的机载计算能力也是一种重要的边缘计算形式。例如，新田科技NX2 5G图传控制盒PRO版具备强大的机载计算能力，可进行实时图像处理、AI计算、图像测绘以及图形图像叠加等功能。该设备搭载了高性能的ARM AI多核SOC处理系统和独立的视频处理单元，提供高达21TOPS的机载计算能力，不仅能直接控制无人机及吊舱，还能将处理后的数据传输至云端进行进一步分析[4]。这种端侧计算与网络侧MEC的协同显著加快了数据处理效率。
MEC对于降低网络负载和提升用户体验的重要性不言而喻。通过在网络边缘进行数据预处理和智能分析，可以减少数据传输中的转发次数和处理时间，降低端到端时延，满足无人机应用对低延迟的严格要求，从而实现高效的业务分配并提升用户体验[32]。MEC与AIoT（人工智能物联网）的结合进一步推动了智慧图传、安全生产可视化指挥调度等平台的发展，使智能安全帽和执法记录仪等设备也能受益于边缘计算带来的快速响应和本地化处理能力[23]。同时，5G-NR技术的低延迟特性与无线网络附近的边缘计算能力相结合，使无人机远程C2（Command and Control）应用成为可能，为无人机技术的革新与未来发展奠定了基础[14]。
尽管MEC在赋能无人机系统方面展现出巨大潜力，但仍面临一些挑战和发展方向。例如，如何优化MEC节点间的资源调度与协同，以支持更大规模的无人机集群作业；以及在复杂电磁环境下如何确保MEC处理的实时性和可靠性。未来的研究可关注MEC与更先进的AI算法的深度融合，以及MEC在无人机编队控制和自主决策等更高级应用中的潜在价值。
3.6 其他关键赋能技术
无人机远程高清图传系统的实现，除核心的5G通信技术外，还得益于多项关键赋能技术的协同作用，这些技术从不同维度提升了无人机通信的信号质量、定位精度、协同能力以及环境感知能力。
【多输入多输出（MIMO）与波束赋形技术】
MIMO技术通过在发射端和接收端配置多个天线，有效提升了信号传输的可靠性和数据吞吐量。它通过空间分集（提高信号鲁棒性）和空间复用（提升数据速率）两种方式，在多径传播环境下显著增强了通信性能[20]。在无人机图传领域，MIMO多天线分集技术与正交频分复用（OFDM）调制方式结合，能够有效提高信号强度并强化抗干扰能力[3]。OFDM作为4G/5G移动通信系统的基础调制方案，通过将高速数据流分解为多个并行子载波传输，可以有效对抗多径效应和频率选择性衰落[27]。在此基础上，编码正交频分复用（COFDM）进一步引入信道编码和交织技术，以提高系统整体的可靠性[27]。
5G通信系统中的Massive MIMO（大规模MIMO）阵列和波束赋形技术，通过灵活地自动调节各天线发射信号的相位，实现了对信号传输方向的精准控制。这种能力不仅涵盖水平方向，也延伸至垂直方向，对于满足无人机在不同高度（如国家规定的500米以下低空空域监管要求或城市高楼林立环境下120米以上飞行需求）的信号覆盖至关重要[5,18]。通过对Massive MIMO垂直面和水平面进行波束整形，可以形成精确的窄波束，从而解决无人机低覆盖和强干扰信号引发的通信问题，实现精确的收发控制，提升通信链路的可靠性[32]。
【高精度定位技术】
高精度定位是无人机在复杂环境下实现精准飞行的核心需求。传统的GPS和北斗等卫星导航系统为无人机提供了基本定位能力[21,31]。然而，在卫星信号受限或缺失的区域（如室内、城市峡谷或偏远地区），5G网络能够提供重要的辅助定位服务。通过与卫星导航系统的融合，利用5G网络的高精度定位增强技术，可以将无人机定位精度提升至厘米级，从而显著提高其在复杂地形及高楼密集环境中的导航精度和飞行安全性[17]。例如，在卫星定位信号不佳的区域，基站可凭借1.5公里内亚米级定位精度提供辅助感知导航服务，确保无人机精准运行[8]。
【设备到设备（D2D）通信】
D2D通信是5G技术的重要能力，使终端设备之间实现直接通信，无须经过基站中继。对于无人机而言，D2D通信能力使得机与机之间可以直接互联互通，极大地促进了无人机群的自组网和协同作业[5,18]。这种直接通信模式在多架无人机协同完成任务（如编队飞行、区域侦察或货物配送）时，能够显著降低通信延迟，提高通信效率和系统鲁棒性，从而更好地支持无人机的自动驾驶及集群协同任务。
【通感一体化技术】
通感一体化指通信系统在完成信息传输功能的同时，还能协同实现感知功能，从而提升无人机的环境感知能力。虽然现有摘要中未直接使用“通感一体化”这一术语，但相关技术应用已充分体现其核心理念。例如，将人工智能和视觉图像分析技术与5G通信相结合，可实现对无人机周围环境的可视化以及关键参数（如温度）的实时感知，这对于确保特定应用场景（例如血液冷链运输）的安全性至关重要[9]。此外，基站辅助定位服务本质上也是通感一体化的体现，即通信基础设施在提供通信链路的同时，还能为无人机提供环境感知（位置信息）服务[8]。未来，通感一体化将进一步融合通信、雷达、视觉等多种感知模态，使无人机不仅能够实现高效通信，还可全面、实时地获取并理解周围环境信息，从而为其自主避障、路径规划及复杂任务执行提供更有力的支撑。
综上所述，MIMO与波束赋形、高精度定位、D2D通信以及通感一体化等技术共同构成了5G赋能无人机远程高清图传系统的关键技术栈。这些技术的深度融合与不断发展，将为无人机在更复杂、更广阔的应用场景下实现高效、安全、智能的运行打下坚实基础。未来的研究方向将聚焦于如何进一步优化这些技术的协同性能，提升系统在极端环境下的鲁棒性，并探索基于人工智能的自主感知与决策在复杂无人机集群中的应用。
4. 5G无人机远程高清图传系统设计
5G通信技术凭借其独特的高带宽、低时延和海量连接能力，正在深刻变革无人机的应用模式，特别是在远程高清视频传输领域展现出巨大潜力，为无人机实现更广泛的作业范围和更丰富的应用场景提供支持[13,18,36]。构建一套高效、稳定且安全的5G无人机远程高清图传系统，不仅是实现无人机智能化、远程化操作的关键，更是推动相关行业数字化转型的重要基础。这需要从系统架构、硬件选型、软件与协议优化以及网络拓扑设计等多个层面进行全面且系统的考量[4]。
本章节将深入探讨5G无人机远程高清图传系统的核心设计要素与实现路径。首先，我们将概述该系统的典型三端架构，即无人机端、地面站端以及云平台/指挥中心端，明确各组成部分的职责与协同机制，为整体系统运作奠定基础[23,27,30,37]。其次，本章将详细分析无人机端的图像采集设备、编码器以及5G通信模块等关键硬件的选型考虑因素及性能指标，并阐述地面站端的解码器、显示设备和控制系统等组成部分，以确保高清视频数据的高效采集、编码与呈现[1,10,12,15,31,38]。此外，章节还将聚焦于软件架构设计，包括视频编码（如H.264/H.265）、传输协议（如UDP/RTP/RTMP/GB28181）、数据流管理和安全加密等关键技术，以保障数据传输的效率、可靠性与安全性[26]。最后，本章将探讨不同网络拓扑结构（如直连基站、通过中继）的优缺点，并结合实际案例分析其对图传性能的影响，旨在为构建适应复杂应用场景的无人机远程高清图传系统提供全面的设计指南与技术参考。
4.1 系统架构设计
5G通信技术赋能的无人机远程高清图传系统架构通常包括无人机端、地面站端以及云平台或指挥中心等多个组成部分，旨在实现从数据采集、处理、传输、显示到决策的全链路高效协同[5,30]。
【无人机端设计】
无人机端作为系统的首要环节，其核心功能是采集视频数据、进行编码并通过5G网络传输。在硬件层面，无人机通常配备高清视频采集设备，如支持HDMI和网口视频输入的摄像机，并采用嵌入式Linux操作系统以及国产视频处理芯片，以实现高效的视频数据处理与编码[30]。为了支持长时间作业，部分无人机远程传输终端内置大容量锂电池，可提供数小时的续航能力[15]。视频数据的传输流程通常为：无人机的视频源首先与发射机连接，形成无人机无线视频发射系统；随后，通过地面无线图像接收平台接收信号，并借助平台外接接口将视频信号传输至图传设备；图传设备对视频源进行编码后，经由5G/4G无线网络或专网通信网络传输至后端中心平台[23]。部分方案还采用宽带自组网与无人机视频网关的协同应用，网关负责接收和处理视频数据，确保其能够高效稳定地传输到其他设备或平台[29]。此外，先进的图传控制盒支持云端视频分发和实时控制，并通过5G网络将机载计算结果实时同步至云端进行进一步计算，从而提升无人机端的智能化水平[4]。
【地面站端设计】
地面站端是连接无人机与后端平台的重要枢纽，主要负责视频解码、显示以及远程控制等功能。地面站系统通常集成集中设备管理、多种网络接入和多点视频监控能力，并支持分级用户管理，以满足不同权限用户的操作需求[30]。接收到的视频信号经过地面站解码后，可以在监控中心的大屏幕上实现实时显示，方便指挥中心人员进行视音频指挥调度、现场情况研判和应急处置，同时支持远程管理及远程回放分析功能[21]。在网络接入方面，系统能够接入GB28181国标平台，或通过运营商专网穿透边界网闸进入专网，确保数据传输的合规性和安全性[21]。
【云平台与指挥中心设计】
云平台或指挥中心作为整个系统的核心，承担着集中设备管理、多点视频监控、数据存储与分发等关键职能。例如，在大疆无人机解决方案中，云平台端由视频监控服务器和存储服务器组成，提供视频流管理、录像管理和用户管理等服务[30]。借助云计算，网联无人机的地面平台能够提供更大容量的数据存储和更强大的计算能力，为异地更多地面人员提供视频观看等服务[5]。通过云端，系统可以实现无人机监管控制，并支持云端视频分发及实时控制[4]。在实际应用中，云平台已经发展为高度集成的管理系统，例如，智能空港平台实现了血液发放、航线信息、飞行状态、应急调度与医院接收等运输全过程的智能化闭环管控，并对所有准入的无人机血液运输公司实施智能管控[9]；类似地，医疗物资运输系统也集成了无人机端、远程管理平台和医院接收端，实现样本运输全过程的智能化闭环管控[33]。
【集中式与分布式架构的比较】
传统的集中式架构将大部分处理任务置于核心网络或后端云平台，虽然有利于集中管理和资源共享，但在处理超低时延无人机服务请求时，由于传输需经多条路由，导致时间延长而难以满足需求[32]。特别对于视频服务，完全在云端处理不仅造成了传输带宽的浪费，还增加了传输延迟，因此，传输时延和连接量的需求决定了5G业务处理核心不可能全部放在核心网后端的云处理平台上[32]。
为了克服集中式架构的局限性，分布式或云边端协同的混合架构正成为发展趋势。这种架构在无人机端或边缘侧进行部分数据处理和初步计算，然后通过5G网络将结果同步至云端，以便进行更复杂的计算与分析[4]。该架构显著提升了系统的灵活性和可扩展性，能够有效降低网络延迟、节省传输带宽，并增强系统对突发流量的响应能力。例如，智能化巡检集控飞行系统采用了包括集控中心子系统、一体化航飞信服子系统以及智能航空站子系统在内的多模块协同架构，实现了多无人机超视距集控飞行和多智能航空站无人值守作业，充分体现了分布式理念在实际应用中的优势，大大提高了系统的可维护性与应对复杂任务的能力[7]。此外，一体化架构设计旨在实现无人机飞行的全面优化，确保航空领域U-space端到端业务流程和生命周期管理，这也表明未来系统架构将向更高度集成的分布式管理方向发展，以适应多元参与者的需求和复杂运行环境[14]。这种混合架构在保障低时延、高带宽服务的同时，能够更好地平衡计算负载和网络流量，从而提升系统的鲁棒性和整体性能。
【研究空白与未来方向】
当前系统架构设计方面的研究虽已取得显著进展，但在超低时延、高并发场景下边缘智能与云端协同优化方面仍存在较大探索空间。例如，如何在机载端和边缘侧更智能地进行数据预处理和决策，以最大限度地减少对核心网络的依赖，是未来研究的重要方向。同时，随着U-space概念的引入，无人机系统需要更加开放和标准化的接口，以支持不同运营商、服务提供商和监管机构之间的互联互通，进一步构建更广阔的生态系统[14]。未来的系统架构设计将更加注重弹性、韧性与智能化，既要适应更复杂多变的作业环境和不断增长的应用需求，又要进一步提升自动化与无人值守作业能力。
4.2 硬件设计
5G通信技术赋能无人机远程高清图传系统的实现，在很大程度上依赖于高性能、高可靠性的硬件支撑。无人机端与地面站端的硬件选型及其性能，直接决定了高清视频采集质量、传输效率、系统稳定性以及远程控制的实时性。
在无人机端，核心硬件包括高性能摄像头、编码器、5G通信模块及天线等。高性能摄像头是实现高清视频采集的基础，例如搭载8K-VR直播专用摄像机可满足对极致图像质量的需求，为高清视频流提供原始数据保障[37]。编码器负责将原始视频数据压缩为高效传输格式；而5G通信模块则是实现远程图传的关键。如文献中提及，无人机搭载的5G无线模块需通过工业5G路由器建立连接，此类路由器具备高可靠性，能够在恶劣户外环境下确保数据传输的稳定性与连续性，减少传输中断，并通过VPN协议增强数据安全性[1]。此外，亦有系统采用华为5G商用小型化CPE终端，实现与5G网络的高效通信[36]。专用的5G图传控制盒（如新田科技的NX2型号）集成了四核Arm Cortex-A57处理器、4GB内存和16GB eMMC存储，支持千兆以太网视频输入及HDMI1.4视频输入，并兼容多种5G/4G网络制式，显著提升了视频处理与传输能力[4]。5G通信模块的兼容性、稳定性和高效性对于远距离传输至关重要[12]。为确保信号强度，无人机端通常采用外置天线设计，并通过优化天线选择（例如采用四根同轴电缆柱状全向天线）来提升信号接收与发送效果，从而增强数据传输稳定性[4,12,30]。同时，电源管理是保障无人机长时间稳定运行的关键，设备内置大功率锂电池可提供6至8小时连续供电，并支持电量显示及一键检测[30]。为适应复杂作业环境，无人机端硬件还需具备抗震、防雨淋等防护特性，如单兵抗震防护处理、航空插头设计、专业防震电源处理以及宽电压供电模式[15,31]。此外，无人机上的飞控、机载电脑、G1吊舱、RTK等其他硬件需通过交换机与5G模块互联，以实现远程通信与控制[10]。
在地面站端，硬件配置对于视频流畅播放和实时控制同样至关重要。解码器负责将接收到的编码视频流还原为可显示图像，而显示设备则将这些图像呈现给操作人员。例如，地面站可采用XR沉浸式体验空间，为用户提供更直观、身临其境的视频观看体验[37]。除了终端设备，地面基础设施也发挥着重要作用。中兴通讯推出的针对低空环境的128TR AAU设备支持65°大张角，能够更好地兼顾地面与低空通信需求，确保通信服务的稳定与高效，为地面站接收无人机信号提供有力的网络支撑[8]。此外，宽带自组网设备因操作简便、即插即用的特性，能自动构建宽带网络，为地面站提供灵活的通信链路[29]。对于便携式场景，单兵图传设备支持HDMI视频输入和双5G手机卡，可直接接入手持DV或摄像机，满足移动作业需求[21,34]。
结合实际应用案例，不同场景下的硬件选型存在差异，主要体现在便携性与图像质量之间的权衡。对于追求极致高清视觉体验（如VR直播）的场景，无人机倾向于搭载专业的8K-VR摄像机和高性能处理单元，对设备体积、功耗和成本有较高容忍度[37]；而在需要快速部署、灵活机动以及长时间作业的巡检和应急场景中，则更侧重于设备的便携性、耐用性与续航能力，如采用抗震防雨、内置大容量电池的单兵图传系统，以及支持多种接入方式的无人机视频网关，以确保在复杂环境下的可靠运行[21,29,31]。这些案例表明，硬件选型并非一成不变，而需根据具体应用需求在性能、体积、功耗及成本之间实现优化平衡。
尽管当前硬件技术已取得显著进展，但仍存在进一步优化的空间。未来的研究方向可包括：更高效能比的5G通信模块以延长无人机续航、更小型化、轻量化的高清编码器以适应小型无人机平台，以及集成度更高、环境适应性更强的无人机载荷和地面站设备，以满足日益复杂和多样化的应用需求。
4.3 软件与协议优化
在无人机远程高清图传系统中，软件与协议的优化是确保数据高效、稳定传输的关键环节。这不仅涉及视频数据的编解码效率，还涵盖传输协议的选择与优化策略，以及系统软件层面的整体协同控制，以适应复杂的通信环境和多样化的业务需求。
在视频编码技术方面，H.264和H.265是当前主流的选择，它们通过数据压缩与解压缩显著减少带宽占用并降低传输延迟，从而实现更实时的视频回传[19]。相较于H.264，H.265通常能提供更高的压缩效率。实践中，Hanhsx-H.265+/H.264+等双编码技术被采用于实现超低码流优化，并结合VBR（可变比特率）动态比特率技术，以进一步提升传输效率和图像质量[15,31]。一些解决方案同时支持H.264和H.265编码，并可实现双码流输出，兼顾实时传输与本地存储需求[30,34]。在实际应用中，系统能够根据网络状况灵活调整视频编码、分辨率、帧率和码率等关键参数，以确保视频传输的高效与稳定[29]。例如，NX2 5G图传控制盒支持H.264和VP8图像编码格式，以及多种高清图传格式，其图像传输码流可实现3~25Mbps的网络自适应[4]。
在传输协议的选择与优化上，系统需考虑实时性、可靠性和兼容性。实时传输协议（RTP）与实时传输控制协议（RTCP）常用于互联网上的音视频数据传输，以实现实时视频回传[19]。RTMP协议因其在视频直播领域的广泛应用，也常被用于无人机视频推流直播解决方案中[26,29]。此外，GB/T28181（中国安防标准）、RTSP以及SCTP等协议也广泛应用于无人机视频回传系统中，提供多样化的接入方式和控制机制[4,29]。底层网络架构则普遍基于完整的TCP/IP协议栈，并可通过优化实现500ms级的端到端传输延迟[21,35]。为提升传输稳定性、降低丢包率和延迟，多种优化技术被应用，例如，QoS（服务质量保障机制）和拥塞控制技术确保了视频数据在传输过程中的稳定性和实时性[19]。同时，为了应对无人机和地面接收端可能处于不同局域网的复杂情况，内网穿透工具被用于建立虚拟局域网和分配虚拟IP，实现直接通信[10]。数据传输的安全性也至关重要，隧道加密技术如AES128/AES256加密方式、L2TP隧道以及VPDN/APN专网连接等被用于保护无人机数据链中的信息不被非法获取，从而确保数据传输的保密性和完整性[12,15]。
软件优化对提升无人机图传性能具有至关重要的作用。它不仅包括编写与4G/5G模块顺畅通信的驱动程序，实现与无人机系统的数据交互功能[12]，还涉及依据数据传输协议进行精确的数据封装和解析，以保证数据传输的正确无误和可靠性[12]。自主软件研发与5G技术的结合，能创新性地解决特定应用场景下的传输挑战，例如中国电信在血液运输领域的实践[9]。大疆OcuSync 2.0等图传方案通过软硬件一体化设计展现出良好的抗干扰能力和远距离传输性能，进一步印证了软件优化的价值[26]。总而言之，软件优化使得系统能够动态适应不断变化的网络环境，灵活调整传输参数，并集成先进的安全机制，从而全面提升无人机远程高清图传的效率、稳定性和安全性。
4.4 网络拓扑与组网模式
5G无人机图传系统网络拓扑与组网模式比较
| 组网模式 | 技术特点 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|
| 直接连接5G公共网络 | 利用机载5G模块与地面基站连接；支持多运营商，兼容4G/3G；低空优化技术 | 部署相对简便；在覆盖良好区提供低时延、高带宽 | 受基站覆盖和信号穿透影响；可能存在盲区；低空覆盖仍是挑战 | 城市/工业园区日常巡检，5G覆盖良好区域 |
| 无线宽带自组网 | 便携设备快速构建高带宽、长距离自组织网络；可替代蜂窝网络 | 有效扩展覆盖范围；适用于无基础设施区域 | 需额外部署设备，增加复杂性与初始投资 | 紧急救援、野外勘测、无蜂窝信号区域 |
| 专用网络与混合传输 | 专网/VPN传输；支持卫星传输接口 | 高安全性、高可靠性；实现全球互联互通 | 通常成本较高，部署复杂 | 军事、公安、电力等高安全要求行业；超远程/极端环境 |
| 协议级回传 (RTMP/GB28181/HDMI) | RTMP直播推流；GB28181监控标准；HDMI本地显示 | 实现简单，实用性强，兼容性好；可作为辅助手段 | 受限于协议特性，可能非主传输方式 | 视频直播、监控系统集成、本地/近距离应用 |
5G通信技术赋能无人机远程高清图传系统的设计，核心在于构建高效、稳定的网络拓扑与选择适宜的组网模式。不同的网络拓扑结构和组网模式对无人机图传的性能和系统稳定性具有决定性影响，需结合具体的应用场景进行权衡选择。
典型的无人机图传网络拓扑主要包括无人机直接连接5G公共网络基站的模式，以及通过其他方式进行数据回传的混合或替代模式。
【一、无人机直接连接5G公共网络模式】
在此模式下，无人机直接利用车载或机载的5G通信模块与地面5G公共网络基站建立连接，实现图传数据的直接回传。
• 技术实现与特点：
• 部分系统采用自研的直达透传网络协议（NTRTC），能够将5G和公网数据直接透传，无需固定IP地址或额外的数据服务器，从而简化了部署和运维的复杂性 [4]。
• 该模式通常支持多运营商的5GNR公共网络（如中国联通、中国电信、中国移动）全网通，并向下兼容4G、3G甚至2G网络，同时支持Wi-Fi和蓝牙通信，增强了网络接入的灵活性和鲁棒性 [31]。
• 在特定应用场景，如变电站智能巡检中，无人机产生的图像信息经加密后，可直接通过5G网络传输至内部系统进行解密和展示，实现了数据的快速流转和安全访问 [7]。
• 为了适应无人机低空作业的需求，运营商对5G网络进行了一系列优化。例如，通过波束调整、异频组网和QoS端到端协同等技术组合，解决了5G在低空领域（如中低空300米以下）覆盖不足、与公众信号隔离困难以及同频干扰等技术难题，确保了无人机航线全程高质量、高速、无缝接入网络 [9]。
• 此外，一些设备还具备路由功能，能够向其他设备提供互联网连接，进一步扩展了无人机作为移动通信节点的应用场景 [30]。
• 优缺点分析：
• 优点：充分利用现有5G基础设施，部署相对简便；在5G覆盖良好的区域，能够提供低时延和高带宽的传输服务，满足高清图传需求。
• 缺点：受限于5G基站的覆盖范围和信号穿透能力，在山区、建筑物密集区域或超视距飞行时可能存在覆盖盲区或信号不稳定问题。低空信号优化虽有进展，但仍是挑战。
【二、其他组网模式与数据回传方式】
除了直接连接5G公共网络，无人机图传系统还可采用多种替代或补充的组网模式和数据回传方式，以适应复杂多变的应用环境。
• 无线宽带自组网技术：
• 描述：便携式宽带网络设备能够快速构建出高带宽、长距离的自组织网络连接，可在无5G/4G覆盖的特殊环境下替代蜂窝网络和局域网的传输功能，实现无人机视频的稳定回传 [19,29]。
• 特点：提供高达近100Mbps的传输带宽，通信距离可达数公里至数十公里，特别适用于支持多台设备协同工作的场景 [19]。通过将无人机视频网关与自组网结合，可实现远端视频的有效回传 [29]。
• 优缺点：该模式可有效扩展覆盖范围，尤其适用于紧急救援、野外勘测等无基础设施区域。然而，需要额外部署自组网设备，且可能增加系统的复杂性和初始投资。
• 专用网络与混合传输：
• 系统支持专网和内网VPN传输，为军事、公安、电力等对安全性有高要求的行业提供可靠的私有通信链路 [30]。
• 通过有线网口，系统还可支持卫星传输接口，为超远程、跨区域或极端地理环境下的图传提供保障，实现全球范围内的互联互通 [30]。这种多模态混合传输方式极大地提升了系统的灵活性和可靠性。
• 协议级回传技术：
• RTMP推流：实时消息传输协议（RTMP）是一种将音视频内容推送到服务器以供实时播放的常用方式，因其实现简单且实用性强，受到普遍支持 [19]。
• GB28181协议：作为视频监控领域的标准协议，GB28181协议能够解决各类视频设备的联网和联动需求，广泛应用于监控系统集成中 [19]。
• HDMI高清输出：对于本地或近距离应用，无人机控制器可通过HDMI高清输出接口，配合协议转换设备，实现视频的直接显示或录制，作为辅助或应急回传手段 [19]。
【三、网络拓扑选择对图传性能和系统稳定性的影响】
网络拓扑的选择直接决定了无人机图传系统的性能边界和运行稳定性。
• 性能考量：
• 时延：直连5G模式在覆盖良好时可实现较低时延，而引入自组网或中继可能增加端到端时延，影响实时性。
• 带宽：5G网络理论上提供高带宽，但实际受覆盖质量和用户密度影响；自组网在特定范围内可提供高带宽，但其范围有限。
• 覆盖范围：直连模式受限于基站覆盖，自组网和卫星传输则能显著扩展覆盖范围，尤其是在无蜂窝信号的区域。
• 传输稳定性与可靠性：多种组网模式的融合，如5G与自组网的混合使用，可以提高系统的容错能力和数据传输的可靠性，应对不同环境的挑战。
• 系统稳定性考量：
• 抗干扰能力：在复杂的电磁环境中，不同的组网模式对干扰的抵抗能力各异。例如，优化后的5G低空覆盖能更好地应对同频干扰 [9]。
• 安全性：采用专网或VPN传输能有效提高数据传输的安全性，防止信息泄露和恶意攻击 [30]。
• 部署与维护复杂性：直连模式部署相对简单，而混合模式或自组网模式则需更复杂的设备配置和系统集成。
在实际应用中，网络拓扑的选择往往是一个多目标优化问题。例如，在城市或工业园区的日常巡检中，通常优先选择低时延、高带宽的5G直连模式 [7]。而在应急通信、灾害救援或边远地区作业时，则可能需要依赖自组网或卫星通信等手段来扩展覆盖并确保通信链路的可靠性。未来研究可进一步探索基于人工智能的动态网络拓扑选择与管理机制，以实现图传性能和系统稳定性的最优平衡。

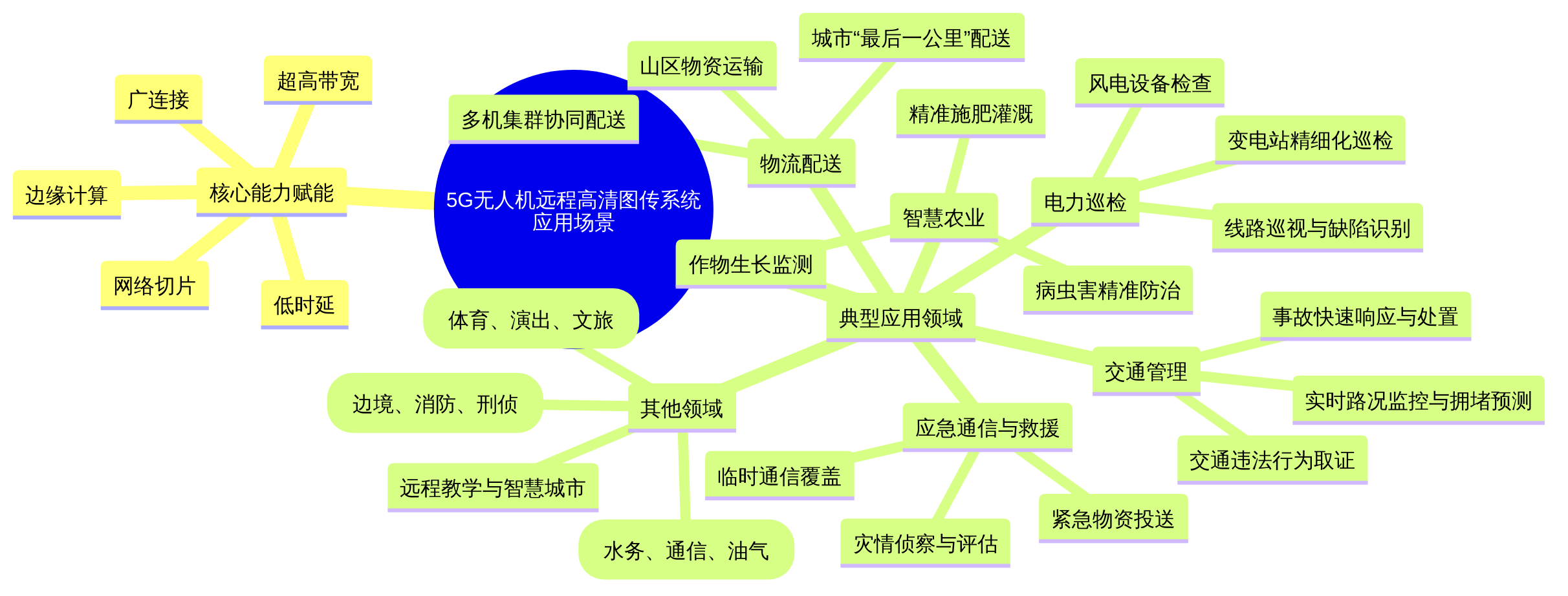

5. 5G无人机远程高清图传系统的典型应用场景
随着第五代移动通信（5G）技术的日益成熟与广泛普及，无人机远程高清图传系统正经历着一场深刻变革，成为推动各行各业数字化转型与智能化升级的核心驱动力[10,13,14,32]。传统无人机图传受限于通信带宽和传输距离，难以实现超视距（BVLOS）高清视频的实时回传与低时延控制，而5G技术依托其超高带宽、低时延、广覆盖和大连接等关键特性，并结合网络切片和边缘计算等能力，极大拓展了无人机的应用边界，使其能够承载更为复杂和关键的任务，并支撑低空数字化经济的迅速发展[2,13]。
本章旨在深入探讨5G无人机远程高清图传系统在不同行业领域的创新应用，解析其独特的业务需求和痛点，并阐明5G技术如何精准赋能无人机，从而实现效率提升、成本降低、风险规避和作业模式创新。基于5G赋能的无人机系统能够实现厘米级精准定位、超高清视频流（包括4K乃至8K）的实时稳定回传，以及控制指令的毫秒级响应，为远程操控、多机协同作业和数据智能分析提供坚实支持[2,13,22]。这些能力使得无人机不再仅仅是简单的空中拍摄工具，而是转变为集数据采集、实时传输、智能分析与精准操控于一体的“空中移动信息平台”[32]。
本章还将系统梳理5G无人机在电力巡检、应急通信与救援、智慧农业、物流配送、交通管理及其他新兴领域中的典型应用案例。通过对比分析传统作业模式的不足与5G无人机解决方案所带来的实际价值，全面展示5G无人机远程高清图传系统在提升行业效率、优化资源配置和保障安全生产等方面所展现的显著优势与广阔前景。
5.1 电力巡检
5G通信技术赋能的无人机远程高清图传系统在电力巡检领域展现出显著优势，极大地提升了传统电力巡检的效率、准确性与安全性[3,7,23]。该系统能够对输电线路、杆塔、风电设备以及变电站等电力设施进行全方位、精细化巡检，有效解决了传统人工巡检面临的人力成本高、效率低、风险大等问题[7,11,23]。
5G无人机图传系统通过搭载多样化的传感器，实现了设备缺陷的精准识别。无人机能够携带高清变焦相机、红外相机、夜视相机、激光雷达等多种传感器吊舱，对电力设备进行360度全方位检查，甚至可以清晰辨识设备的细微之处，如仪表参数和指示灯，并支持4K甚至8K的超高清晰度视频采集和数据存档[5,13,18,22,23]。结合5G网络的大上行带宽优势（例如上行单用户体验速率可达100Mbps以上），无人机能够将这些高清视频流、红外热成像数据、温度数据等实时传输至地面控制中心或流媒体服务器[1,11,13]。随后，借助人工智能（AI）算法对回传数据进行分析，能够快速、准确地识别输电线路的温度异常点、线路断股、绝缘子破损以及油气管网缺陷等潜在安全隐患[6,17,22,25]。例如，已有实践表明，通过5G网络实时回传红外热成像数据并结合AI算法，对线路隐患的识别准确率可达95%至98%以上[6,25]。
在精准巡检方面，5G的低时延特性发挥了关键作用。5G网络空口时延可低至10ms，使得无人机能够进行精细化操作和实时反馈，从而实现对特定区域或设备部件的精准巡视和控制，提升了巡检效果的实时性和精确性[13]。配合智能航空站部署的管控区域以及具备RTK（实时动态）功能的无人机，并利用专业的电力飞巡软件进行地面遥控，构成了变电站无人机智能巡检的核心工具，进一步保障了精细化巡检的准确实施[7]。
5G网络切片技术的应用，为巡检数据传输提供了高优先级和可靠性保障。在复杂的网络环境中，5G网络切片能够为无人机巡检业务分配专属的网络资源，确保关键巡检数据（如高清视频流、传感器数据和控制指令）的传输优先级，有效避免了与公众网络数据争抢带宽，从而保障了数据传输的稳定性和可靠性，对于保障巡检无人机及其传输的电力设施数据安全至关重要[6]。
综合来看，5G无人机巡检系统显著降低了人工巡检面临的高风险，并大幅提升了故障发现率。通过替代高危人工巡检作业，该系统从根本上保障了巡检人员的人身安全[1,11,25]。实际应用案例显示，采用5G+无人机巡检系统后，故障发现率从人工巡检的60%提升至95%，同时维修响应时间缩短了70%[6]。这种智能化升级不仅大幅节省了人力成本，提高了巡检效率，更切实提升了电力系统整体的安全运行水平和维护响应速度[7,22,23]。
5.2 应急通信与救援
5G通信技术与无人机结合，显著提升了应急救援的响应速度和决策能力，在自然灾害、公共安全事件等多种应急场景中展现出巨大潜力[3,24,34,35]。
首先，5G无人机图传系统通过提供实时高清视频和图像，赋能指挥人员快速、准确地掌握灾情。无人机能够迅速抵达灾害现场，如地震、洪水、泥石流或火灾区域，实时回传超高清视频画面、灾区范围、人员伤亡以及道路损毁情况等关键信息[1,5,6,11,12,13,17,18,22,23,32,37]。这些实时数据通过5G网络的大带宽能力传输至救援指挥中心，结合边缘计算和人工智能技术，可实现被困人员识别、环境分析等功能，为救援方案的制定和救援资源的调配提供及时、准确的依据，从而有效提升救援效率和成功率[6,13,25]。例如，有研究表明，在灾害评估方面，5G无人机可将评估时间缩短80%[6]。
其次，5G无人机在应急通信覆盖和指令传达方面发挥着核心作用。在断网、断电、断路等极端条件下，无人机可搭载通信基站，为灾区提供临时的通信信号覆盖服务，保障灾区通信网络的正常运行[5,18,22,29]。通过机载基站，无人机能够触发受灾被困人员的手机接入网络，实现对被困人员通信设备的主动定位和身份确认，极大地提高了人员搜救的效率，甚至有研究指出，人员搜救效率可提升3倍[6,13]。此外，5G网络切片技术能够保障应急通信的优先级，确保指挥中心与救援队伍之间的指令能够低时延、高可靠地及时传达，实现不间断的指挥处理[6,32]。
再者，5G无人机在紧急医疗物资运输中展现出独特的优势。无人机可搭载应急物资投放设备，在5G的精准定位和控制下，将物资准确投放到指定地点，有效提升救援效率[17]。以医疗样本或血液运输为例，5G无人机能够实现常态化、智能化、空中一体化的运输模式，尤其在紧急情况下，能够快速响应并调度，有效提升医疗物资转运的安全、经济和灵活性[9]。
尽管5G无人机在应急通信与救援领域已取得显著进展，但仍存在挑战和未来发展空间。例如，在复杂、多变、大规模的灾害场景下，无人机集群的协同作业能力、跨平台数据融合以及与现有应急指挥系统的深度集成仍需进一步优化。此外，针对极端环境下的通信可靠性、电池续航能力以及相关法律法规的完善，也是未来研究需要关注的重要方向。持续的研究和技术创新将推动5G无人机在应急救援领域发挥更大的作用，为构建更高效、更安全的应急响应体系提供有力支撑。
5.3 智慧农业
5G通信技术与无人机的融合正深刻变革传统农业，推动农业向精准化、智能化方向转型，尤其在农业监测和植保领域展现出巨大潜力[10,12]。
在智慧农业应用中，5G无人机图传系统构建了高效的数据采集与分析闭环。无人机搭载工业级5G路由器，能够实时采集农作物的生长状况、病虫害信息等图像与数据，并利用5G网络将这些高带宽信息传输至远程农业监测平台或农业云平台[1,6,11]。例如，5G网络支持高清视频流的实时回传，使得农田环境和作物细节的监控更加精准详尽[22]。
为实现对广阔农田的全面覆盖与高效监测，多架无人机可通过5G网络协同作业，将监测范围扩展至数千亩[6]。这种组网模式确保了大规模、高效率的数据采集；采集到的多光谱图像和各类农情数据实时回传至云平台后，由人工智能（AI）算法进行深度分析。AI算法可以精准识别作物生长态势、营养状况及病虫害分布，从而为精准施肥、灌溉和病虫害防治提供科学依据和决策支持[6]。
5G无人机图传系统在提升农业生产效率方面发挥着关键作用。农民或农业专家可依据实时数据指导精准作业，如精确喷洒农药，从而显著提高农业工作效率[1,11,22]。实践表明，借助5G无人机系统，农药用量可减少30%[6]，这不仅降低了农业生产成本，也减轻了环境污染。此外，基于AI分析的作物数据还能显著提升产量预测的准确率，例如，预测误差率可低于5%[6]，为农业生产计划和市场销售提供有力保障。
综上所述，5G通信技术赋能的无人机系统已成为实现农业精准化管理、提高农产品质量与产量的核心技术之一[24]。
5.4 物流配送
5G通信技术赋能无人机物流配送，已成为推动物流行业实现降本增效的关键驱动力[22]。得益于5G网络的深度融合，无人机能够确保货物安全、快速地送达目的地，尤其在城市“最后一公里”配送和山区物流中展现出显著优势[1,11,12]。物流被视为无人机行业最具潜力的应用领域之一[32]，预计到2025年其市场规模将超过1万亿人民币[32]。中国无人机物流配送在2018年获得了合法运营许可，标志着该领域发展的里程碑[32]，韵达公司利用5G支撑的无人机进行的首次载货飞行便是其高效配送的早期实践[22]。
在城市“最后一公里”配送场景中，5G技术为无人机提供了强大的通信保障。工业5G路由器作为核心设备，实现了无人机与地面配送中心之间的实时通信，从而支持精准定位、航线规划和货物状态监控[1,11]。这确保了货物能够准确、快速地送达。在复杂的城市环境中，无人机能够根据实时感知到的道路拥堵情况和建筑物分布，灵活调整飞行高度和路线，有效避开障碍物，保障配送的高效性[17]。例如，在深圳人才公园低空经济样板示范区，中兴通讯与中国移动通过5G-A通感一体化技术，成功验证了美团外卖无人机航线感知等应用，进一步证实了5G在城市配送中的应用潜力[8]。
对于山区物流而言，无人机运输的经济效益更为突出。相较于成本高昂且受地形限制的陆路运输，无人机能够在同样的成本下实现更高的物流价值，有效解决了偏远地区的配送难题[32]。
5G网络是实现无人机与地面中心实时高清视频回传和数据交互的关键技术[13]。其大带宽能力保障了机载摄像头拍摄的高清视频流能够实时、稳定地回传至地面控制中心，使地面人员能够清晰、直观地了解无人机的工作状态、飞行姿态以及货物周围环境[13]。同时，5G网络的低时延特性允许地面人员对无人机进行远程调度与精准控制，包括远程调整飞行路线和执行特定操作[13]。这种实时、双向的数据交互，结合人工智能技术，使得无人机能够根据飞行任务计划和实时感知的周边环境情况，自动规划并优化飞行路线，从而显著提升配送时效性，有研究表明可提升35%[13,25]。
上述实时数据交互能力保障了货物在整个配送流程中的可视化追踪与管理，从货物装载、运输直至最终送达，所有关键信息——包括地理位置、货物状态（如完整性、温度等）以及飞行过程中采集的环境视频——均可实时传输至物流管理平台，实现了货物全流程的透明化监控与管理，极大地提升了物流运营的效率、可靠性和安全性[1,11,13]。
此外，5G技术还支持大规模物流配送场景下的多架无人机集群协同作业[17]。通过5G网络共享订单信息和实时位置，集群无人机能够高效分工执行“干线运输+末端配送”任务，从而显著降低物流成本，有研究指出可降低20%以上[25]。这表明5G通信技术不仅优化了单一无人机的配送效率，更开辟了智能、协同、低成本的物流新模式，有望在外卖配送等更多领域发挥更大作用[10]。
5.5 交通管理
5G通信技术赋能的无人机系统在城市交通管理领域展现出显著潜力，能够有效提升交通管理效率和响应速度。该系统集成了高清图传能力，实现了对路况的实时监控与精细化管理[24,34]。
首先，在实时高清路况监控方面，搭载高清摄像头和热成像仪的无人机通过5G网络将全景广角高清视频和图像实时回传至城市管理中心或交管部门[5,6,17,18,23]。回传的数据结合人工智能算法，对各路口的车流量进行实时分析，从而快速识别交通拥堵，并预测未来的拥堵趋势[6,17]。
其次，5G无人机系统在交通违法行为识别与取证方面表现出高效率和准确性。无人机在巡查过程中及时发现并记录违法行为，如违法停车、占用应急车道以及违法变道等，并能以4K超高清标准拍照取证，为执法部门提供可靠证据[5,18,23]。
再者，针对交通紧急事件的响应与处置，5G无人机系统具有出色的机动性和快速反应能力。该系统可第一时间抵达事故现场，借助5G网络的超低时延特性，实现远程精确操控，对事故现场进行快速勘查与评估[6,18,23]。例如，紧急事件响应时间由30分钟大幅缩短至5分钟，交通疏导效率提升高达40%[6]。此外，部分5G无人机还集成了远程喊话功能，可直接对现场车辆和人员进行疏导和警告，为交通管理部门在应急处置和交通疏导工作中提供有力支持[5,18]。
综上所述，5G通信技术赋能的无人机系统在交通管理中展现出多重优势：其一，实时性体现于高清视频的即时回传及人工智能算法的实时分析；其二，机动性表现在无人机可迅速部署到任意交通节点，操作灵活；其三，广覆盖能力使其在城市道路与高速公路等大范围区域内均能实现有效监测与管理[6]。这些特性共同提升了城市交通管理的智能化水平和应急响应能力。
5.6 其他领域
5G 通信技术赋能的无人机远程高清图传系统在多个行业领域展现出巨大的应用潜力，正在引领这些领域的创新与变革。
【公共安全领域】
在公共安全方面，5G 无人机图传系统显著提升了态势感知能力、应急响应速度和远程管理水平。中国移动的 5G 网联无人机已成功应用于安防保障场景，实现了超视距远程控制 [24]。依托 5G 的大带宽和低时延特性，无人机可以实时传输高清视频流至指挥中心，并结合人工智能（AI）深度学习，实现对目标的高效识别、锁定及实时跟踪监控 [13]。例如，通过搭载高清相机和喊话器，无人机能够实时传递现场信息并远程指挥调度，助力边境巡逻、消防救援、刑事调查、应急救援以及城市管理等多项任务 [5,21,34,36]。在军事或安防领域，5G 进一步支持大规模无人机集群执行协同侦查、目标跟踪和干扰压制等复杂任务，大幅提高了战场态势感知和作战策略制定的效率 [17,25]。同时，5G 网络保障了空域、海域和公路的远程监控与统一调度，以及低空空域的实时管理，从而提升了公共安全操作的效率和准确性 [22]。
【基础设施检查领域】
5G 无人机为基础设施的智能化检查和维护带来了革命性的进步，有效解决了传统人工巡检效率低下和安全风险高的问题。5G 无人机能够实现全天候、无人化的智能巡检，例如，中兴通讯在北京延庆低空通感示范区已实现园区智能巡检 [8]。具体应用涵盖城市管理、地质勘探和气象监测 [36]，以及水务领域的水质监测、通信行业的基站巡检和网络优化路测 [5,13]。此外，输油管道、电力线路、交通管线以及矿山野外施工作业、石油、化工、建筑、码头和检验检疫等关键基础设施的巡查和监测，也因 5G 无人机的高效图传能力而实现革新 [5,21,34]。5G 网络的支持确保了高清图像和视频的实时回传，使远程专家能够对设备状况进行精确评估及故障诊断，从而大幅提升了维护效率与安全性。
【沉浸式 VR 直播领域】
凭借大连接、低时延和大带宽等优势，5G 技术为沉浸式 VR 直播开辟了全新可能。无人机搭载 360 度全景镜头，可以采集 4K/8K 超高清全景视频，并通过 5G 网络实时传输至核心网络侧的视频服务器，让用户佩戴 VR 眼镜就能在任何地点体验身临其境的沉浸感 [32]。这不仅为大型活动、商业演出、体育赛事和表演艺术带来震撼的视觉效果，还使大规模无人机集群能够实现精准编队飞行与复杂灯光造型及动态变换，其时延低于 10 毫秒，极大地丰富了观赏体验 [17,25]。借助 5G 无人机技术，XR 沉浸式空间还可为文旅文博和元宇宙体验等领域提供全新的沉浸式裸眼交互解决方案 [37]。
【远程教学及其他领域】
在远程教学方面，XR 沉浸式空间与 5G 无人机图传的结合为教育培训提供了创新的沉浸式裸眼交互方案 [37]。学生可以借助无人机视角获取真实场景数据，并结合 VR/AR 技术开展沉浸式学习，从而极大拓宽了教学的深度与广度。此外，5G 无人机技术在城市管理、智慧党建、数字工厂、数字农业等多个领域同样显示出广阔的应用前景，如中国移动所展示的 XR 沉浸式空间解决方案 [37]。其实时传输能力还可用于环境监测、灾害预警和文化遗产保护等多领域，为辅助决策提供有力支持 [12]。这些多元化应用共同彰显了 5G 通信技术在实现远程高清图传、提升作业效率和拓展应用边界方面的巨大价值及创新潜力。
6. 面临的挑战与未来发展趋势
5G通信技术凭借其高速率、低时延和大连接的特性，为无人机远程高清图传系统带来了前所未有的发展机遇，极大地拓宽了无人机的应用边界。
5G无人机远程高清图传系统面临的挑战
| 挑战类别 | 具体问题 | 影响 |
|---|---|---|
| 技术挑战 | 1. 网络覆盖与信号稳定性：低空盲区，信号衰减，高楼遮挡，毫米波穿透差，偏远地区覆盖不足。 | 通信中断风险，飞行稳定性受影响，视频回传流畅性无法保障。 |
| 2. 复杂电磁环境干扰：恶意干扰，开放环境噪声，低空环境干扰更突出。 | 影响通信可靠性与数据完整性。 | |
| 3. 高速移动性管理：无人机频繁切换，切换失败和掉线率高（2-5倍于地面终端）。 | 影响通信连续性与可靠性。 | |
| 安全与隐私风险 | 1. 数据安全威胁：信号劫持，数据篡改，未经授权访问，窃听，GPS/链路干扰，位置/身份欺骗。 | 导致任务失败，数据泄露，系统控制权丧失。 |
| 2. 隐私数据泄露：无人机采集数据涉个人隐私和敏感信息。 | 敏感信息泄露，引发法律和社会问题。 | |
| 成本与标准化问题 | 1. 高昂建设与运营成本：5G基站建设，无人机平台/设备采购/运维成本高。 | 阻碍规模化部署与普及。 |
| 2. 缺乏统一技术标准：不同厂商设备兼容性差，技术融合瓶颈。 | 阻碍产业发展，增加集成与维护复杂性，延缓行业成熟。 |
然而，在实现其巨大潜力的道路上，该系统在实际部署和规模化应用中仍面临一系列复杂且多维度的挑战。这些挑战不仅涵盖技术层面的网络覆盖与信号稳定性、复杂电磁环境下的抗干扰能力以及高速移动场景下的移动性管理问题，还涉及数据安全与隐私保护、系统建设与运营成本较高以及行业标准与监管政策不完善等经济与法规层面的障碍[22,25,37]。

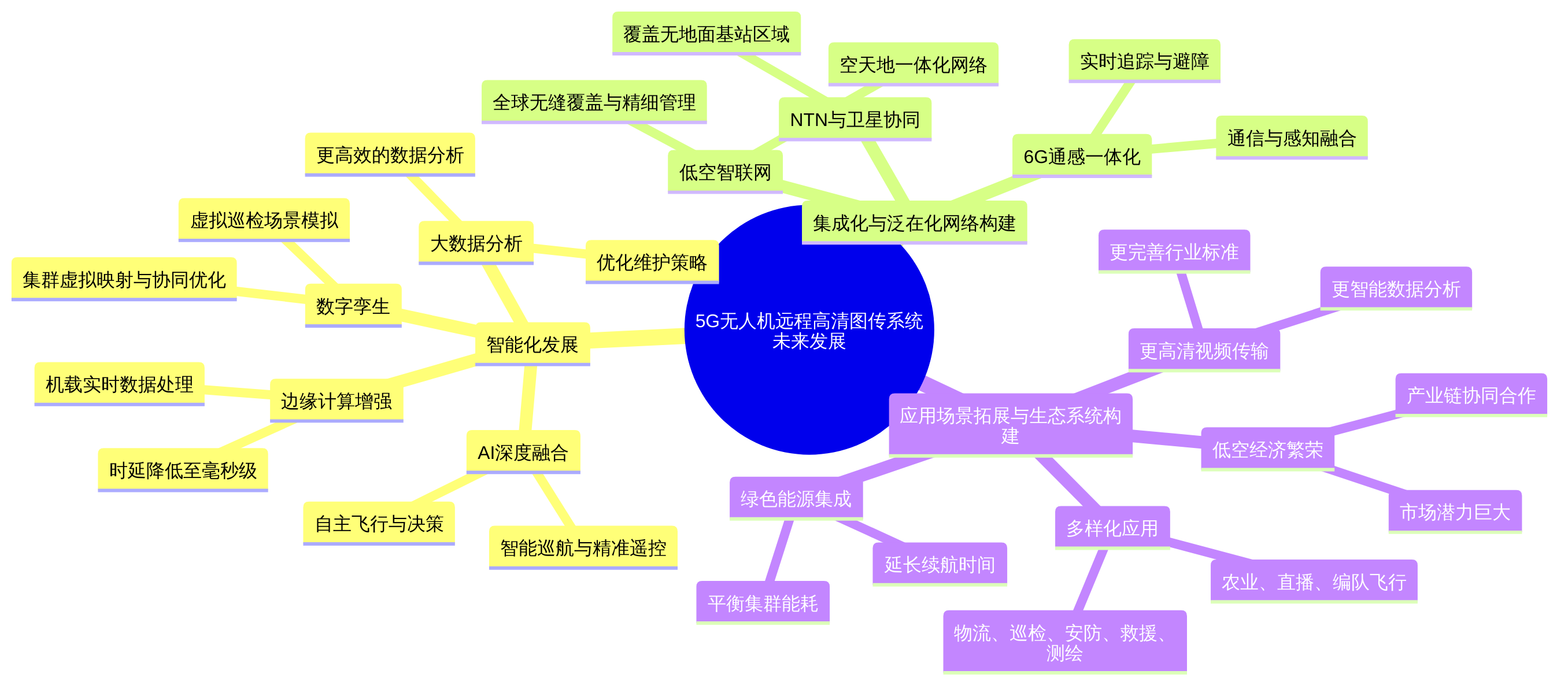

与此同时，随着5G技术的持续演进，以及5G-Advanced和6G等下一代通信技术的逐步落地，5G无人机图传系统也展现出广阔的发展前景。这主要体现在与人工智能（AI）、物联网（IoT）、大数据、边缘计算和数字孪生等前沿技术的深度融合，从而显著提升无人机的智能化水平和自主决策能力。此外，未来发展还将聚焦于构建低空智联网和空天地一体化网络，以实现全球范围内的无缝覆盖和精细化管理，并推动无人机集群协同作业的实现[2,6,20]。本章将深入剖析5G无人机远程高清图传系统当前面临的各项挑战，并探讨相应的解决方案与改进方向，同时展望未来技术发展趋势和产业生态构建，以期推动5G无人机技术的健康与可持续发展。
6.1 技术挑战
5G通信技术在赋能无人机远程高清图传系统方面展现出巨大潜力，但在泛低空应用中仍面临网络覆盖、信号稳定性、复杂电磁环境下抗干扰性以及高速移动场景下移动性管理等多重技术挑战。
首先，5G网络在无人机低空覆盖方面存在盲区和信号衰减问题。传统移动通信基站主要面向地面用户，其射频信号主瓣通常朝向地面（基站高度一般设定在30至50米之间），导致低空区域覆盖能力不足。中国电信也间接提到了低空覆盖高度与信号干扰问题[8,9,22]。在高楼林立的城市环境中，5G信号易受建筑遮挡而衰减，从而影响无人机的通信质量和飞行稳定性[17]。此外，毫米波在城市环境中穿透性较差，加之偏远地区覆盖不足，均增加了通信中断风险，这成为网络覆盖与信号稳定性的关键挑战[25]。针对低空经济的无人机通信，由于天线处于零位状态，存在覆盖能力不足、稳定覆盖难的问题[2]。上述问题共同构成了确保无人机在低空区域实现稳定可靠通信的难题，尤其在缺乏4G/5G信号或信号质量不佳的场景中，如何保障视频回传的流畅性成为核心技术挑战[29]。
其次，复杂电磁环境对无人机5G通信的干扰效应尤为显著。尽管5G网络的数据传输过程通常被认为安全可靠、无线信道较难受到干扰或入侵[1]，但在泛低空区域，无人机5G通信仍面临诸多无线信号干扰。这些干扰不仅可能来自恶意干扰，还包括开放环境中的噪声等非5G网络因素，因此需对5G抗干扰性进行深入分析与提升[22]。相较于地面蜂窝网络，低空无人机通信环境更为复杂，面临的干扰问题更为突出[2]。因此，提升5G系统在无人机泛低空场景下的抗干扰能力是亟待解决的关键技术问题。
最后，无人机高速移动特性对5G网络的移动性管理和小区切换机制提出了严峻挑战。尽管在继承4G机制基础上，5G网络已在测量配置、小区质量评估和小区切换等方面进行了升级优化，但针对无人机高速移动所引发的干扰和频繁切换问题，仍需进一步优化设计和探讨[22]。无人机在移动过程中，尤其在频繁进出天线零位区域时，会导致小区频繁切换，其切换失败和掉线次数比地面终端高出2～5倍[2]。这种频繁且不稳定的切换行为对无人机通信的连续性和可靠性构成了严重威胁。
综上所述，5G技术在赋能无人机远程高清图传系统方面尚需克服低空覆盖盲区、信号衰减、复杂电磁干扰以及高速移动下的小区切换管理等关键技术瓶颈。为应对这些挑战，未来研究和技术发展应在站点协同组网、智能天线应用、干扰抑制技术以及增强型切换机制等方面进行深入探索与优化，以期为无人机在低空空域提供更高效、更稳定的5G通信保障。
6.2 安全与隐私风险
5G通信技术在赋能无人机远程高清图传系统实现能力跃升的同时，其网络架构的开放性与复杂性也带来了显著的安全和隐私风险。无人机在执行任务时可能面临多种威胁，对通信链路和数据传输构成潜在危害，并引发敏感信息泄露的担忧。
首先，从安全风险角度来看，5G网络的固有特性增加了无人机通信系统遭受恶意攻击的可能性。具体而言，无人机可能遭遇信号劫持、数据篡改以及各种形式的恶意攻击 [17,25]。这些威胁包括未经授权的访问和控制、对无人机与地面控制站之间传输数据的窃听、对GPS信号或无人机通信链路的干扰，以及位置和身份欺骗攻击 [2]。尽管与4G或Wi‑Fi相比，5G在保障无人机飞行数据安全方面具有优势，其数据传输过程更安全可靠、无线信道不易受到干扰或入侵 [5]，但其开放特性仍可能使高级攻击得以实施。例如，在诸如血液运输等关键任务中，对全过程高清视频和冷链温度实时回传的安全保障要求尤为突出，任何安全漏洞都可能导致严重后果 [9]。
其次，无人机采集数据的隐私问题日益凸显。无人机在作业过程中会收集大量数据，其中可能涉及个人隐私和敏感信息（如监控视频中包含的敏感信息） [25]。这些数据在安全存储和传输过程中面临严峻挑战 [17]。确保敏感信息在传输和存储过程中的机密性、完整性与可用性，是构建安全无人机系统的核心要素。
为应对上述安全和隐私挑战，当前的研究和实践正致力于开发多层次的解决方案。核心措施包括研发专用的安全通信协议和加密技术，例如采用AES-256加密协议以保障通信安全 [35]。此外，还需建立严格的身份认证和访问控制机制，以防止未经授权的实体接入无人机系统或窃取数据，并进一步加强数据隐私保护，确保敏感信息在整个生命周期内的安全可控，从而构建安全可靠的5G无人机通信系统。
尽管现有研究已提出多项安全与隐私保护策略，但随着5G网络和无人机应用场景的持续演进，仍存在诸多挑战和研究空白。例如，如何在开放且复杂的5G网络环境下针对日益智能化的攻击手段设计具备自适应能力和量子安全特性的新一代通信协议；如何在保证数据效用的前提下，实现更精细化、更高效的数据匿名化与去标识化处理，以应对大规模无人机数据采集带来的隐私风险；以及如何建立健全法律法规和伦理规范，为无人机数据安全与隐私保护提供全面框架，这些问题都是未来亟需深入探讨和解决的方向。
6.3 成本与标准化问题
5G通信技术赋能无人机远程高清图传系统的广泛应用正面临诸多挑战，其中成本与标准化问题尤为突出。
首先，高昂的建设与运营成本对系统的规模化部署构成了显著限制。5G基站建设投入巨大，同时，无人机平台及其配套的高清图传设备采购和运维成本也不容小觑。例如，在实际应用中，“设备成本”是部署类似5G 8K VR低空直播系统的重要考量因素 [37]。尽管在某些特定场景下（如无人机血液运输平台），通过技术创新可以有效“降低…入驻门槛”并提高效率，但这同时也暗示了成本控制对于实现大规模应用的重要性 [9]。高昂的初始投资和持续的运营维护支出显著增加了系统部署的经济负担，从而阻碍了其在更广阔领域的普及。
其次，缺乏统一的技术标准和规范是阻碍5G与无人机技术深度融合及产业发展的关键瓶颈。5G技术与无人机技术的高度融合涉及多学科和多领域的技术协同，但当前“相关的技术标准和规范尚未完善”，这导致不同厂商的设备和系统之间存在严重的兼容性问题 [17]。这种“技术融合瓶颈和标准化缺失”不仅加剧了系统集成和维护的复杂性，更直接“阻碍”了5G无人机技术的“规模化应用” [25]。具体而言，由于“不同厂商的设备和系统之间兼容性较差”，用户在选择和配置设备时面临诸多挑战，这种现象限制了产业链的协同发展，并延缓了整个行业的成熟进程 [17]。此外，“行业标准”这一亟待解决的问题也在多个场合被频繁提及 [37]。
鉴于上述挑战，推动行业标准的制定和促进产业链协同创新显得尤为重要。建立统一的技术标准和规范将有效解决设备兼容性问题，降低集成成本，提升系统整体稳定性和可靠性。同时，加强5G通信运营商、无人机制造商、设备供应商以及应用开发商之间的协同合作，能够促进技术研发的集约化，优化资源配置，从而实现成本的有效控制，加速创新技术的商业化落地。借助标准引领和协同创新，有望构建一个更开放、互联互通的5G无人机生态系统，为远程高清图传技术的广泛应用奠定坚实基础。
6.4 未来发展趋势
展望5G无人机远程高清图传系统，其未来发展将聚焦于智能化、集成化和泛在化方向，旨在实现更高效、更可靠、更广泛的应用。
【智能化发展】
未来的5G无人机系统将深度融合人工智能（AI）、大数据和边缘计算技术，显著提升无人机的自主决策、数据分析和远程控制能力。具体来说，AI与大数据算法的应用将实现智能巡航和更精确的遥控，同时推动无人机全面实现自主飞行 [18,36]。边缘计算技术将赋能机载边缘设备实时处理数据，大幅度减少对云端处理的依赖，从而有望将通信时延降低到5毫秒以下 [25]。此外，数字孪生技术将用于构建无人机集群的虚拟映射，通过多智能体深度强化学习（MADRL）优化实时协作策略，并构建虚拟巡检场景以模拟设备故障和灾害情景，从而优化维护策略与应对机制 [6,25]。在云计算、大数据和人工智能的支撑下，5G还将助力无人机实现更高效的集群协同作业 [18]。
【集成化与泛在化网络构建】
未来趋势之一是构建低空智联网和空天地一体化网络，实现全球覆盖与精细化管理。移动通信技术正朝着人工智能与通信融合、感知与通信融合以及空天与地面融合的方向发展 [2]。非地面网络（NTN）将通过卫星与无人机协同组网，覆盖海洋、山区等缺乏地面基站的区域 [25]。同时，6G通感一体化技术将融合通信与感知信号，实现对低空目标的实时追踪和避障 [25]。随着5G网络的不断完善和普及，其将为无人机提供更稳定、高速的数据传输支持，推动无人机应用更加广泛和深入 [23,27]。例如，中国中兴通讯正积极构建天地融合的智能网联体系，以支持低空经济的快速发展 [8]。
【应用场景拓展与生态系统构建】
5G技术将持续赋能无人机在更广阔的应用场景中发挥重要作用，包括更高清的视频传输、更智能的数据分析以及更完善的行业标准建设 [37]。这些应用场景涵盖了物流、巡检、安防、救援、测绘、农业植保、直播、编队飞行甚至自主飞行，共同构成一个全新而丰富多彩的“网联天空” [13]。具体应用案例包括森林火灾监测中的快速火情定位 [6]；以及医疗物资（如血液）的快速运输与全程监控，助力构建数字智慧医疗生态圈 [9,33]。随着5G技术的不断发展及与人工智能、物联网和大数据等技术的深度融合，5G辅助优化无人机将迎来更为广阔的发展空间 [17]。此外，在低空经济蓬勃发展的背景下，欧洲无人机市场潜力巨大，预计到2035年市场规模将超过100亿欧元，到2050年突破150亿欧元 [14]。为抓住这一机遇，行业将加强与生态合作伙伴的紧密合作，共同推动低空经济领域的技术创新与应用拓展 [33]。未来还将探索绿色能源集成方案，如太阳能或风能充电模块，以延长无人机的续航时间，并通过服务迁移机制平衡集群能耗。
7. 结论
5G通信技术以其高带宽、低时延、广连接以及边缘智能等核心优势，显著赋能了无人机远程高清图传系统的性能提升[5,18]。相较于4G网络，5G在满足绝大部分无人机通信需求方面表现出更优越的能力，有效突破了传统无人机在传输带宽、时延以及大规模协同方面的局限性[13,25]。具体而言，5G技术使得机载传感器数据能够快速回传[22]，并支持超视距远程控制和实时海量信息传输[24]。例如，NX2 5G图传控制盒利用5G网络配合自研图像压缩和传输协议，实现了前端设备与操作中枢的超远程实时高清图传与控制数据的直达透传，并通过云平台计算赋予设备强大的计算能力[4]。此外，中国电信的5G-A+8K-VR低空直播系统也成功实现了高清、低延迟的远程图像传输，为应急指挥等领域提供了新的解决方案[37]。这种技术融合不仅提升了无人机的通信、导航、任务执行和集群协同能力[17]，也使得无人机作业模式迈入一个全新时代，为远程高清图传的稳定性和效率提供了坚实保障[35]。
5G技术在无人机远程高清图传领域的赋能，催生了其在各行各业的广阔应用前景。从智慧城市管理、数字乡村建设到智能物流配送、工业巡检[17,35]，再到电力故障巡检、交通响应、农业植保以及灾害搜救等领域，无人机都展现出巨大的应用潜力[6,7]。在医疗领域，5G无人机系统已应用于医疗样本运输，显著缩短了运输时间并保障样本安全[9,33]。这些应用案例共同描绘了基于5G网络的网联无人机将驱动多类场景应用升级的未来图景[13]，并有望在智慧城市、全域应急和绿色经济中扮演核心角色[25]，进一步促进低空经济的繁荣发展[2,22]。
然而，尽管5G技术为无人机远程高清图传带来了革命性变革，当前仍面临诸多挑战。技术成熟度方面，已集成的模块需要全面测试以确保其功能与性能符合要求[12]。同时，部分现有研究在技术实现细节、成本效益分析以及政策法规影响方面的探讨尚显不足[2,4,9,24,36]。尤其是在宏观层面，构建低空空域管理体系和推动以5G技术为核心的低空智联网建设，对于确保无人机飞行安全并统一管控分散的应用场景至关重要[22]，这也涉及技术标准和法规的完善。克服这些挑战将是推动无人机远程高清图传技术进一步发展的关键。
展望未来，无人机远程高清图传系统的发展将聚焦于以下几个方向。首先，需要深入研究并开发更高效的编码算法与图像压缩技术，以在有限带宽下实现更高质量的图像传输。其次，构建更安全的通信机制和加密技术，确保传输数据的隐私性和完整性，抵御潜在的网络威胁。再者，探索更智能的任务调度与集群协同控制策略，以优化多无人机系统的性能，实现更复杂的任务执行和更高效率的资源利用。最后，与大数据、人工智能（AI）等新兴技术的深度融合将是未来的趋势，例如基于大数据和AI的智能无人机发展趋势，这有望赋予无人机更强大的态势感知、自主决策和实时分析能力[36]。随着5G-A/6G技术的持续演进，这些研究方向将共同推动无人机远程高清图传系统实现更高效、更可靠、更智能的未来发展。
References
[3] 无人机5G与WiFi图传对比
[4] 新田科技：5G图传控制盒（NX2）- 赋能无人机超远程实时高清图传与控制
[9] 中国电信助力深圳启用全国首个5G+无人机血液运输智能空港平台
[10] 无人机5G通信原理详解
[11] 工业5G路由器助力无人机数据传输，赋能低空经济 https://www.bilibili.com/read/cv40257810
[12] 无人机4G/5G数据链应用与未来展望 https://baijiahao.baidu.com/s?id=1833043700286710010&wfr=spider&for=pc
[13] 5G赋能：无人机应用新纪元 http://baijiahao.baidu.com/s?id=1668065188426168657&wfr=spider&for=pc
[14] 5G与U-space：赋能无人机技术的革新与未来 https://baijiahao.baidu.com/s?id=1836105065662644927&wfr=spider&for=pc
[15] 5G无人机远程传输终端 https://www.hanhgk.com/h-pd-28.html
[16] 基于5G网络的无人机超清实时图传系统设计 https://wap.cnki.net/lunwen-1022599142.html
[17] 5G辅助无人机优化：Matlab代码实现与应用 https://blog.csdn.net/matlab_daizuo/article/details/148947290
[19] 无人设备遥控器之视频回传技术详解 https://blog.csdn.net/SKYDROID666/article/details/145703494
[20] 无人设备遥控器：输出信号切换技术解析 https://blog.csdn.net/SKYDROID666/article/details/148872075
[21] M71HV无人机5G图传系统：单兵便携高清视频解决方案 https://blog.csdn.net/HY13332911080/article/details/133311251
[22] 5G赋能无人机：前景、应用与挑战 https://baijiahao.baidu.com/s?id=1836105341221552314&wfr=spider&for=pc
[23] 优视嵌入式：5G+AI智慧图传，安全生产可视化指挥调度平台 https://www.besovideo.com/detail?t=2&i=1434
[24] 中国移动：5G网联无人机系统实现超视距远程控制 https://baijiahao.baidu.com/s?id=1825651558559961959&wfr=spider&for=pc
[25] 5G辅助无人机优化：Matlab实现与创新应用 https://blog.csdn.net/weixin_66436111/article/details/148996245
[26] 无人机 RTMP 推流直播解决方案 https://blog.csdn.net/se_jw/article/details/113617397
[27] 无人机“眼睛”：图传技术解析 https://zhuanlan.zhihu.com/p/25225933539
[28] 中兴启动“5G-A通感算控一体化”低空无人机场景测试 https://baijiahao.baidu.com/s?id=1779873490501347146&wfr=spider&for=pc
[29] 无人机视频回传：多种解决方案及自组网应用 https://baijiahao.baidu.com/s?id=1822814410807791774&wfr=spider&for=pc
[30] 大疆无人机5G视频回传指挥中心解决方案 https://news.sohu.com/a/690815581_121710661
[31] 5G单兵无人机图传系统 https://news.sohu.com/a/710246379_121199821
[32] 5G赋能：无人机技术与应用前景展望 http://baijiahao.baidu.com/s?id=1649354641770654012&wfr=spider&for=pc
[33] 江苏首个5G+无人机医疗物资运输项目上线：提速医疗样本转运 https://www.thepaper.cn/newsDetail_forward_27465382
[34] 大疆无人机5G高清视频实时传输方案 https://baijiahao.baidu.com/s?id=1749099154729527715&wfr=spider&for=pc
[35] 大疆无人机4G/5G通信革新与远程高清传输方案 https://aliyunyh.com/872998.html
[36] 5G助力无人机翱翔：打破信号壁垒，应用前景广阔 https://baijiahao.baidu.com/s?id=1649353793671481605&wfr=spider&for=pc
[37] 全国首套5G-A+8K-VR低空直播系统亮相，助力应急指挥 https://baijiahao.baidu.com/s?id=1818945897619693440&wfr=spider&for=pc
[38] 无人机远距离无线图传技术解析 https://roll.sohu.com/a/907007232_122448223
